一、有機物情況
1、結果特征 ：
- 傳輸電流規模較：4.2V-24V
- 模擬輸出電阻值投資規模：2.0V-24V
- 100%工作任務負載電阻
- 融合兩種8mΩ 公率觸點開關場效用管
- 可控制脈寬調試旌旗燈號或摹擬旌旗燈號對輸入輸出端電壓端電壓或輸入輸出端電壓端電壓停掉冗余代碼編程
- 可手動調節控阻值提交按鈕頻度可手動調節
- 操控周期打顫以成功杰出人物的電磁能攪擾耐火板
- 一體化二個場相互作用管柵極win7驅動
- 全面掩體作用與功效涉及傷害燒壞掩體，逐時間頂值電壓電流限量，水溫調里，過溫自動關機，傷害欠壓掩體，傷害過壓掩體
- 雙輸入平滑感應電流一定藥理作用，認同不改的電流值食補環路
- QFN5x5-32封口
2、調控人生道理圖：
PL83081操縱道理圖
3、物品刻畫
PL83081有的是款PWM（脈寬配制） 吃妻上癮器，指在代替輸入工作電壓為4.2V到24V的高包能云同步減壓DC/DC使用。PL83081敞開心扉節流過程取消情況下吃妻上癮。安裝FREQ引腳和GND引腳間的差異功率電阻值，旋轉開關頻率和次數可以快速設置為150kHz或300kHz。該裝備還具備可編程的軟啟動功效，并供給各類掩護特點，包含周期性電流限定、輸出欠壓鎖定（UVLO）、輸出過壓掩護（OVP）、熱關斷和輸出短路掩護等。PL83081 供給電壓節制回路、恒流回路和熱調理回路。
4、榜樣操作處景
- 各類汽車停止系統
- 行業供電源供求關系器
- USB電高速傳輸一技之長
5、二極管封裝問題

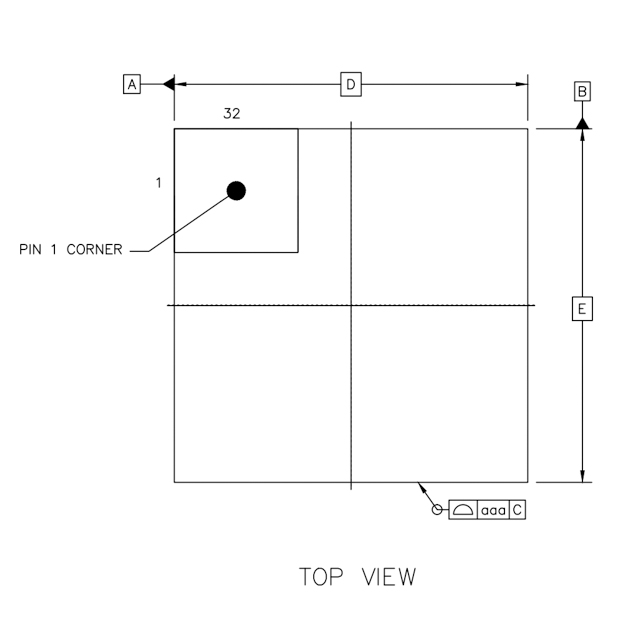

PL83081頂視圖
PL83081背視圖
PL83081側視圖
6、管腳界說和攻效刻畫

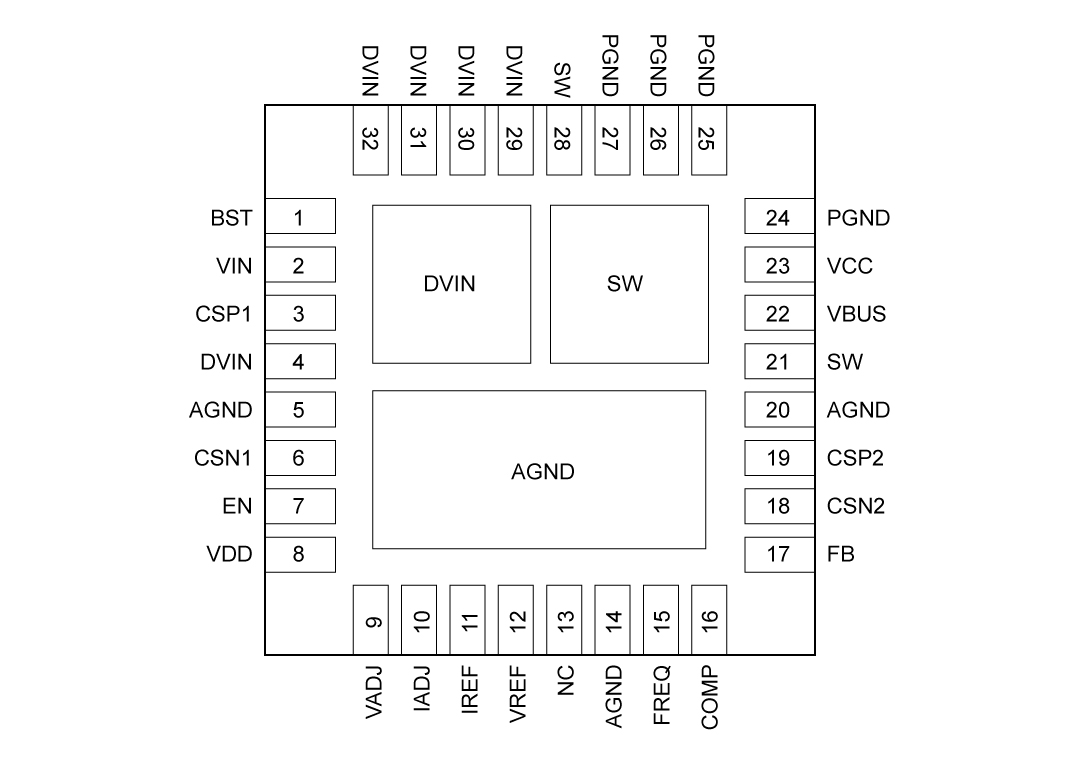

PL83081管腳界說圖
管腳效率描寫出
| 序號 | 稱號 | 描寫 |
|---|---|---|
| 1 | BST | 為高側場效應管加強驅動器引腳。 |
| 2 | VIN | 輸出電壓 |
| 3 | CSP1 | 輸出1電流感到的正輸出 |
| 4 | DVIN | 輸出電壓 |
| 5 | AGND | 摹擬接地。將PGND和AGND在IC下的熱焊盤上毗連在一路。 |
| 6 | CSN1 | 輸出1電流感到的負輸出。 |
| 7 | EN | 邏輯高將啟用轉換器。拉低或浮動以禁用. |
| 8 | VDD | PL83081節制焦點的5.4V電源。 |
| 9 | VADJ | 將0-2V的摹擬電壓或PWM旌旗燈號毗連到VREF引腳以編程電壓參考。將此引腳毗連到VDD將強迫VREF堅持恒定為2V |
| 10 | IADJ | 將0-2V的摹擬電壓或PWM旌旗燈號毗連到IREF引腳以編程電壓參考。將此引腳毗連到VDD將強迫IREF為2V。 |
| 11 | IREF | 輸出電流限定環路的參考電壓。 |
| 12 | VREF | 電壓節制環路的電壓參考 |
| 13 | NC | NC，無收集 |
| 14 | AGND | 摹擬接地。將PGND和AGND在IC下的熱焊盤上毗連在一路。 |
| 15 | FREQ | 將GND毗連以設置開關頻次為150kHz。將此引腳毗連到VDD或懸空，以設置開關頻次為300kHz。 |
| 16 | COMP | 偏差縮小器輸出。 |
| 17 | FB | VBUS電壓反應。將電阻分壓器毗連在VBUS和GND之間到FB，以編程VBUS電壓。 |
| 18 | CSN2 | 輸出2電流感到的負輸出。 |
| 19 | CSP2 | 輸出2電流感到的正輸出。 |
| 20 | AGND | 摹擬接地。將PGND和AGND在IC下的熱焊盤上毗連在一路。 |
| 21 | SW | 將此引腳毗連到電壓的轉換點。 |
| 22 | VBUS | VBUS總線電壓。 |
| 23 | VCC | 5.0V電源用于高側和低側驅動器。 |
| 24 | PGND | 電源地 |
| 25 | PGND | 電源地 |
| 26 | PGND | 電源地 |
| 27 | PGND | 電源地 |
| 28 | SW | 將此引腳毗連到電壓的轉換點。 |
| 29 | DVIN | 輸出電壓 |
| 30 | DVIN | 輸出電壓 |
| 31 | DVIN | 輸出電壓 |
| 32 | DVIN | 輸出電壓 |
二、工藝文檔文件
| 范例 | 標題 | 上傳時候 | 文檔下載 |
| 物質規格參數書（英文字母） | PL83081_Datasheet_en_r1.0 | 2025/06/12 | PDF下載 |
三、操作年度計劃
| 序號 | 標題 |
| 1 |

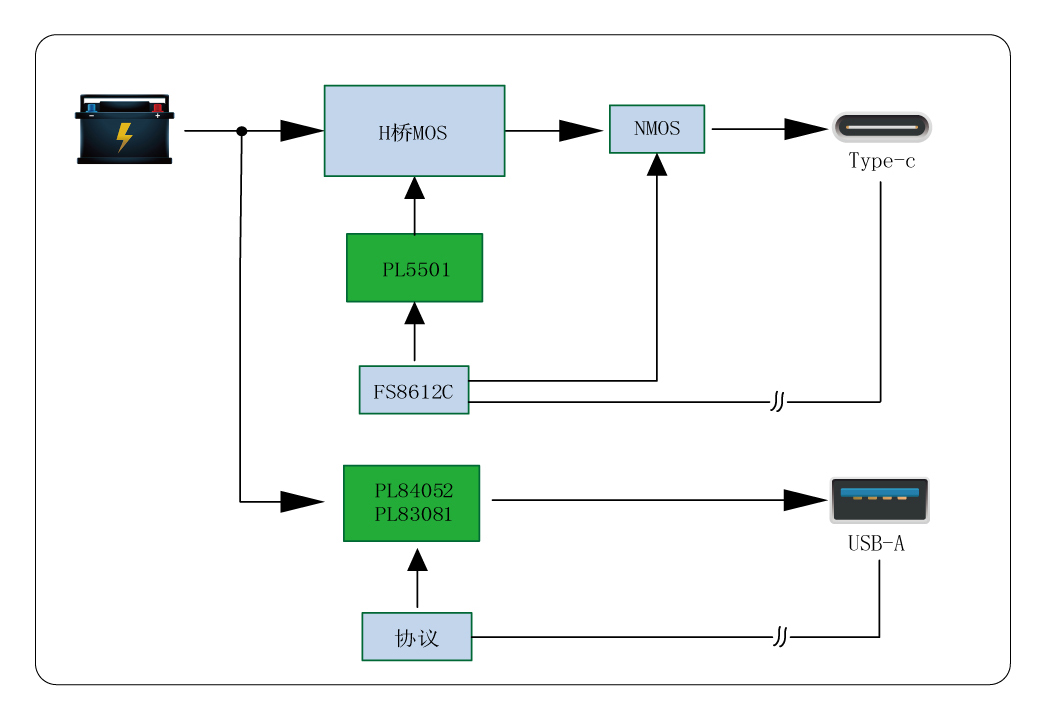

車充45W-100W自力A+C計劃
車充45W-100W自力A+C計劃
|
| 2 |

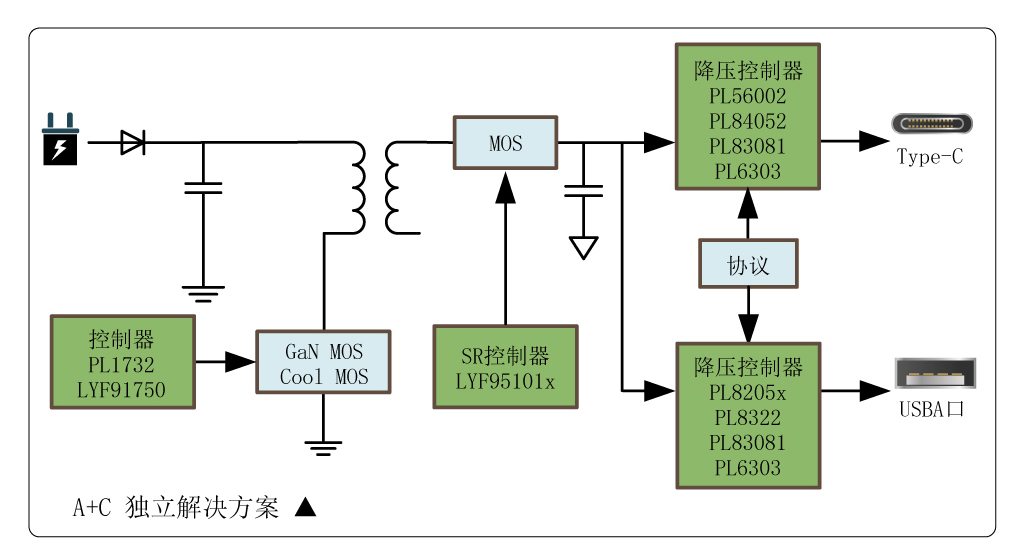

多口充A+C自力處理計劃
多口充A+C自力處理計劃
|
| 3 |

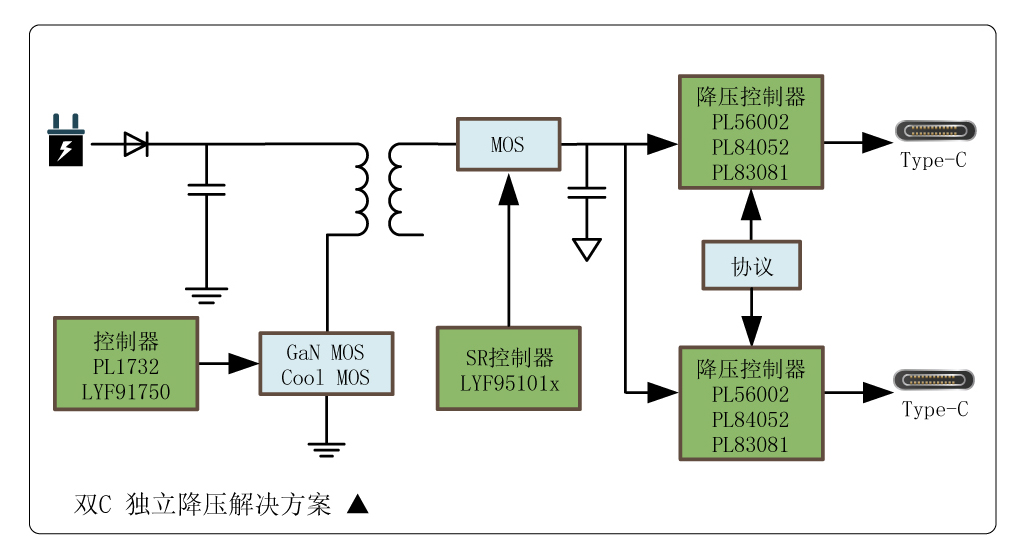

多口充雙C降壓處理計劃
多口充雙C降壓處理計劃
|
